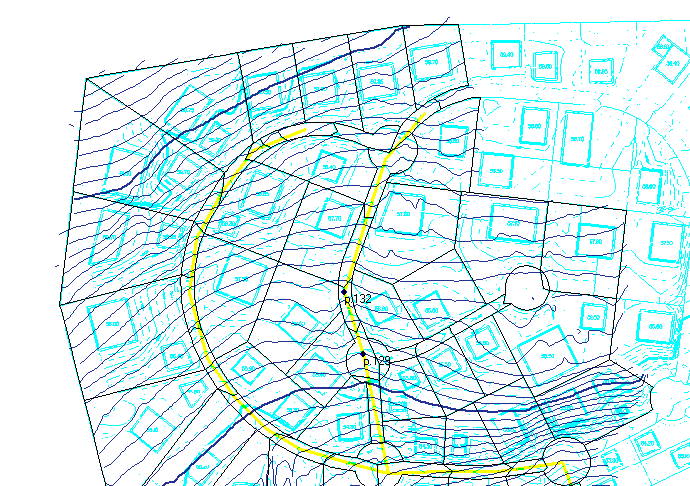

Représentation des courbes de niveau.
|
 |
|
Le fond de plan est une image (BMP ou JPG) qui a été
mise à l'échelle. Un certain nombre de points altimétriques ont été digitalisés.
Le calcul des courbes de niveau est automatique.
|
|
 |

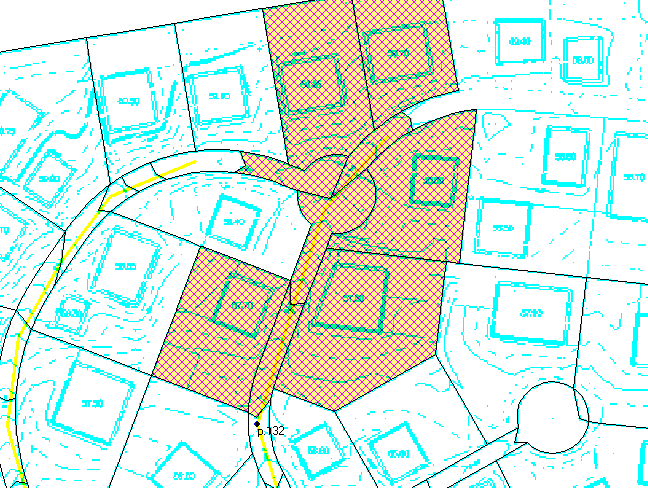

| Définition graphique des bassins versants et des bassins équivalents. |
|
 |
Les limites des bassins versants élémentaires ont été digitalisées et/ou calculées. Le
programme calcule le débit de chaque bassin en fonction de sa configuration (superficie, pente et
longueur).
L'utilisateur assemble les différents bassins, conformément au modèle de Caquot. Le programme
effectue au fur et à mesure les calculs des débit résultant des assemblages.
L'utilisateur trace le réseau d'assainissement et vérifie ou corrige le choix fait par le
programme pour drainer chaque bassin versant. |
|
|
| Edition des résultats de calcul d'assainissement. |
|
 |

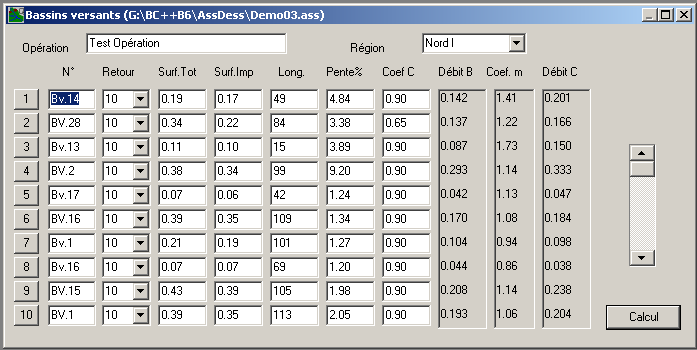

Un tableau regroupe tous les bassins versants élémentaires.
L'utilisateur peut modifier certains éléments, notemment le coefficient d'imperméabilisation
et la période de retour d'insuffisance. |
|
|
 |
|

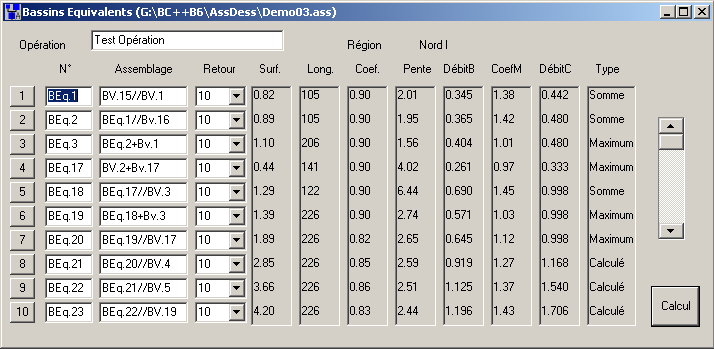

Le tableau suivant regroupe tous les bassins équivalents
et fournit les valeurs équivalentes, ainsi que le mode de calcul,
conformément aux instructions 77. |
|
|
 |
|
 |

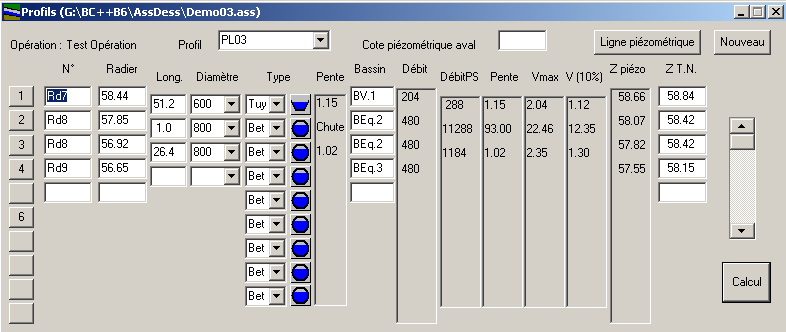

Enfin, les tableaux des profils de la ligne piézométrique.

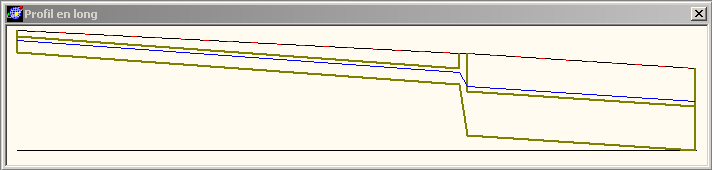

Un affichage du profil en long, avec le terrain, le tuyau
et la ligne piézométrique permet d'avoir une vue globale du résultat.
Cette visualisation est d'ailleurs disponible à l'établissement du projet. |
|
|
|
Calculs ponctuels.
|
 |
|

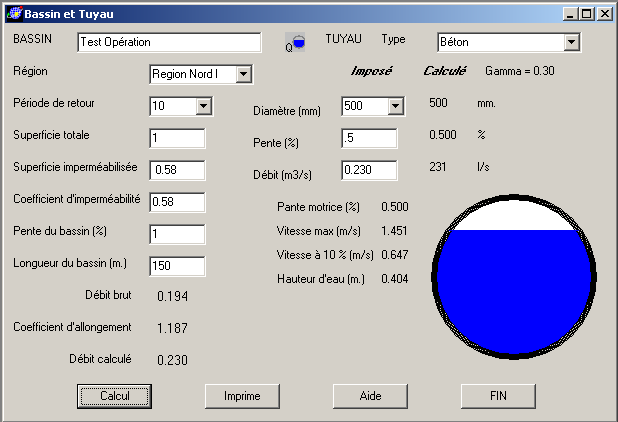

Cet outil permet de calculer rapidement le tuyau nécessaire à l'évacuation des eaux
pluviales d'un bassin versant dont on connait les caractéristiques (S, I, C). |
|
|
 |

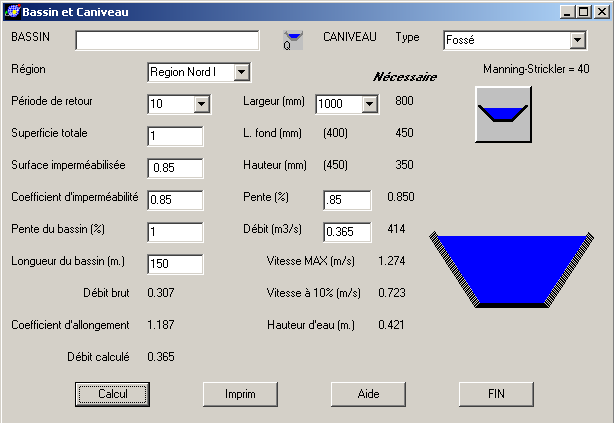

Un outil semblable permet de calculer rapidement le caniveau nécessaire à l'évacuation des eaux
pluviales d'un bassin versant dont on connait les caractéristiques (S, I, C).
Le base contient un catalogue de tuyaux et de caniveaux trapèzoïdaux et
cylindriques les plus courrant.
Ce catalogue peut être mis à jour par l'utilisateur. |
|
|
 |

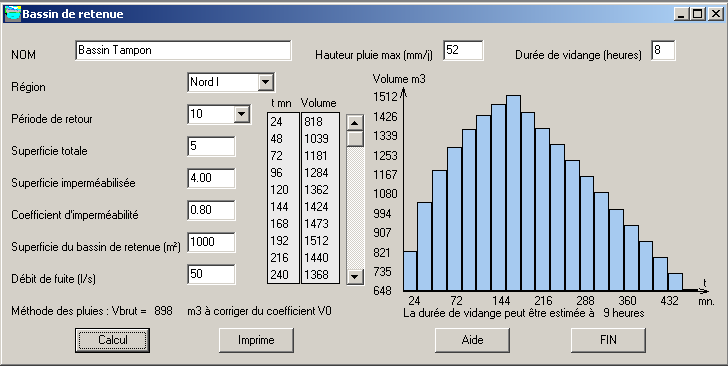

Cet outil permet de calculer le volume et le débit de fuite d'un bassin tampon nécessaire au stockage
des eaux pluviales d'un bassin versant dont on connait les caractéristiques (S, I, C).
Ces trois outils permettent de faire des simulations très rapidement.
A noter qu'ils sont fournis en utilisation libre sur le site.
|
|
|
|
|
